カートナー

カートナーとは

カートナー(カートニングマシン)とは、紙箱(カートン)の製函(組み立て)・製品の箱詰め・封函(のり付けやテープ留め)までの工程を自動化または効率化する包装機械のことです。医薬品ボトル、化粧品、個包装のお菓子、日用品などの小箱包装に広く使われています。

カートナーの製品例

ここでは、2026年10月14日時点、Googleで「カートナー」と検索し表示された企業公式HPを調査。その中で、カートナーの取り扱いがある上位10社をピックアップしています。

株式会社京都製作所

VARIOシリーズ

VARIOシリーズは、連続モーションと間欠モーションの2タイプを揃え、医薬品・化粧品・食品など幅広い業界で活躍するバルコニー構造のカートナー（箱詰機）です。駆動部と搬送部が分離された構造によりGMP・FDA規格にも適合し、衛生面や安全性を重視する現場に適しています。また、機械内部へのアクセス性に優れているため、作業後のクリーニングや日常のメンテナンスも容易に行えます。

能力	100カートン/分
機械寸法	幅1,630×高さ1,455×長さ3,970mm
兼用範囲（カートン寸法）	幅15～100×高さ60～180×長さ20～105mm

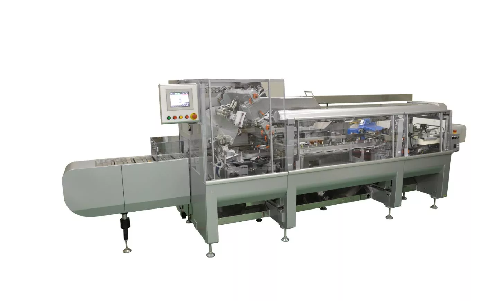

KCシリーズ

型替作業を徹底的に簡素化し、生産性の向上を追求した連続モーションカートナーです。様々なフラップ形態やサイズに対応可能です。独自のカートン取り出し軌跡と強制開口機構により、高い稼働率と安定した運転を実現します。

能力	40カートン/分
機械寸法	幅1,474×高さ1,600×長さ3,510mm

KVCシリーズ

様々な製品に対応でき、ワンタッチカートンやラップラウンドカートンを事前に製函し、独自の制御装置を備えた移載システムで充填する、柔軟な対応が可能なカートナーです。

メーカー情報

会社名	株式会社京都製作所
本社所在地	京都市伏見区淀美豆町377-1
電話番号	075-631-3151(代表)
公式HP	https://www.kyotoss.co.jp/

大森機械工場株式会社

RC-1000

ラップアラウンドカートナーは、1枚のブランクシート（展開状の段ボール・紙箱）で包み込むことで、隙間のないタイトな梱包に仕上げられるカートナーです。3・4・5枚フラップやフック付き、インナーカートン付きなど多彩なカートン形態に対応しており、製品に合わせた形状を選択できます。
また、前工程の包装機（横ピロー・ストレッチ）や後工程の装置（中箱機・ケーサー）との連動性に優れており、生産ライン全体の自動化・省力化をスムーズに実現します。

包装能力	最大100カートン/分
ケースサイズ	幅60~150×高さ15~60×長さ100~270mm
使用電力	3相 200V 18kVA
機械重量	約2,000kg

RCD-25

1枚のブランクシートで包み込むことで、スリムで美しくタイトな箱詰めを実現する中箱ラップアラウンドカートナーです。倒れやすく不安定な複数物にも対応できるほか、開封方式を工夫することで商品のディスプレー効果を高めます。サーボ化により多品種生産への切り替えも容易です。また、充実した各種オプション装置を用意しており、製品特性や現場のラインに合わせた仕様を選択できます。

包装可能物	和・洋菓子 飲料 工業製品
包装能力	10~25カートン/分
ケースサイズ	幅80~250×高さ40~150×長さ100~300mm
使用電力	3相200V 18kVA
機械重量	約2,000kg

メーカー情報

会社名	大森機械工業株式会社
本社所在地	埼玉県越谷市西方2761
電話番号	048-988-2111(大代表)
公式HP	https://www.omori.co.jp/

株式会社ミューチュアル

NewPMX/PVX

全長2,675mmのコンパクト設計ながら、最大250ストローク/分（PVX）の生産能力を備えたカートナーです。ロータリー式製函による確実なカートン取り出しや、高剛性フレームによる低振動を実現。カートン補充性に優れたマガジンコンペアも搭載し、スムーズな箱詰めが可能です。
また、搬送部と駆動部を分離したバルコニー構造のため、落下物の発見が容易でクリーニングやメンテナンスもスムーズに行えます。

【PMX1型】

適用製品	医薬品、化粧品、トイレタリー製品、食品、その他雑貨類
製品形状	ボトル、PTPシート、ピロー品、その他各種形状の製品
能力	25~150カートン/分
カートン寸法	幅15~80×高さ(厚み)12~75×長さ65~200mm
カートン形式	エアプレーンタック・カートン、リバースタック・カートン、4枚フラップ・カートン
オプション	製品自動供給装置、能書折込み挿入装置、捺印装置、ホットメルト塗布装置、各種検知・排出装置
機械寸法	幅1,260×高さ1,440±30×長さ2,675mm
重量	約1,400kg
使用電力	200V、50/60Hz、2.1kW (ホットメルト仕様は3.9kW増し)
圧縮空気	16.9NL/分

【PMX2型】

適用製品	医薬品、化粧品、トイレタリー製品、食品、その他雑貨類
製品形状	ボトル、PTPシート、ピロー品、その他各種形状の製品
能力	25~110カートン/分
カートン寸法	幅20~125×高さ(厚み)15~75×長さ65~200mm
カートン形式	エアプレーンタック・カートン、リバースタック・カートン、4枚フラップ・カートン
オプション	製品自動供給装置、能書折込み挿入装置、捺印装置、ホットメルト塗布装置、各種検知・排出装置
機械寸法	幅1,260×高さ1,440±30×長さ2,675mm
重量	約1,400kg
使用電力	200V、50/60Hz、2.1kW (ホットメルト仕様は3.9kW増し)
圧縮空気	16.9NL/分

【PVX型】

適用製品	医薬品、化粧品、トイレタリー製品、食品、その他雑貨類
製品形状	ボトル、PTPシート、ピロー品、その他各種形状の製品
能力	25~250カートン/分
カートン寸法	幅15~80×高さ(厚み) 12~75×長さ65~160mm
カートン形式	エアプレーンタック・カートン、リバースタック・カートン、4枚フラップ・カートン
オプション	製品自動供給装置、能書折込み挿入装置、捺印装置、ホットメルト塗布装置、各種検知・排出装置
機械寸法	幅1,402×高さ1,440±30×長さ2,675mm
重量	約1,400kg
使用電力	200V、50/60Hz、2.1kW (ホットメルト仕様は3.9kW増し)
圧縮空気	16.9NL/分

メーカー情報

会社名	株式会社ミューチュアル
本社所在地	大阪市北区梅田3丁目4番5号 毎日インテシオ8階
電話番号	営業部門 06(6315)8610
公式HP	https://www.mutual.co.jp/

日本自働精機株式会社

連続式横型カートナー

連続式横型カートナーの標準ラインナップとしては、C-7NRやC-8NL、CRF-2000、CRF-3000など、箱仕様・能力仕様に応じて4機種あります。
包装能力は最高300箱以上に対応しており、高い生産能力が求められる場合には、連続式横型カートナーを用いて、ご要望に応じた仕様をご提案しています。

対象ワーク	グロープラグ フィッシュソーセージ 浣腸薬品瓶 ブリスターパック (PTP) ジップ付き四包シール ジップ付き発布材
生産能力	60~300カートン/分以上
箱仕様	・小箱(3枚フラップ差し込み・ストレート) ・小箱(3枚フラップ差し込み・リバース) ・小箱(3枚フラップ差し込み/糊付け ストレート) ・小箱(3枚フラップ差し込み/糊付けリバース) ・小箱(4枚フラップ糊付け) ・小箱(ワンタッチ・3枚フラップ) ・小箱(ワンタッチ・4枚フラップ) ・特殊箱

連続式縦型カートナー

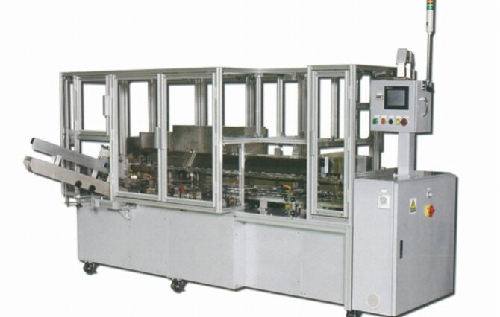

連続式縦型カートナーの標準ラインナップとしては、VCC-100とVSC-100の2機種があります。多品種への対応を実現できるよう、製作された縦型カートナーです。能力として、機種によっては120回/分以上の対応実績があり、段取り替えについても短時間で行えるように開発しています。

対象ワーク	ベーキングパウダー(三方シール品) 米製品(ピロー包装) 入浴剤 (ボトル容器) 化粧品(ボトル容器) アマニ油点眼薬
生産能力	40~120カートン/分
箱仕様	・小箱(3枚フラップ差し込み・ストレート) ・小箱(3枚フラップ差し込み・リバース) ・小箱(3枚フラップ差し込み/糊付け ストレート) ・小箱(3枚フラップ差し込み/糊付け リバース) ・小箱(4枚フラップ糊付け) ・小箱(ワンタッチ・3枚フラップ) ・小箱(ワンタッチ・4枚フラップ) ·特殊箱

メーカー情報

会社名	日本自働精機株式会社
本社所在地	神奈川県横浜市戸塚区上矢部町915番地
電話番号	045-814-7852
公式HP	https://www.nafm.co.jp/

株式会社東京自働機械製作所

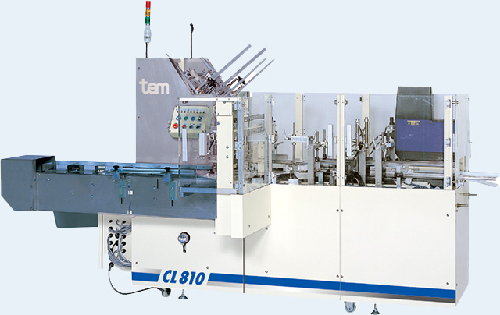

CL810

コンパクトサイズの間欠カートナーです。糊付け仕様、差込フラップ仕様の選択が可能です。

【CL810型】

包装可能物	食品、医薬品、化粧品、レトルトパウチ等
包装能力	最大45カートン/分
包装形態	4枚フラップカートン タックカートン
包装寸法(カートン寸法)	幅50~150×高さ19~110×長さ80~305mm
機械寸法	幅2,485×高さ1,737×長さ(奥行き) 1,462mm
機械質量	650kg

CF210

レトルトパウチを傷めず、確実にワンタッチ式カートンに自動箱詰め。平パウチ、スタンディングパウチのいずれにも対応しています。

包装可能物	食品、医薬品、化粧品、レトルトパウチ等
包装能力	最大24カートン/分 ※製品受取能力最大120パウチ/分
包装形態	ワンタッチロックB式カートン
包装寸法(カートン寸法)	幅90~160×高さ150~200×長さ90~200mm
機械寸法	幅4,160×高さ1,700×長さ(奥行き) 1,500mm

メーカー情報

会社名	株式会社 東京自働機械製作所
本社所在地	東京都千代田区岩本町3-10-7(東自機ビル)
電話番号	03-3866-7171(代表)
公式HP	https://www.tam-tokyo.co.jp/

株式会社ナミックス

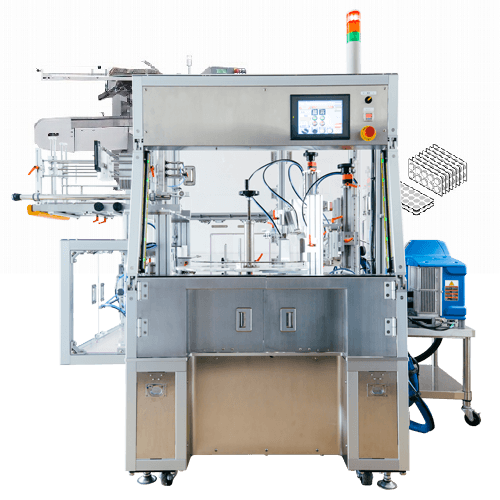

CNSCシリーズ

オペレーター1人で箱折り作業ができ省スペースで操作が簡単なタッチパネルを採用。効率よく、最大40個/分の生産が可能な多品種生産向け半自動カートナーです。

処理能力	最大40カートン/分 (※機種により異なります)
包装寸法(カートン寸法)	幅25~80(①120 ②150)×高さ70~200×長さ(奥行)16~80(①100 ②80) mm ※①および②は特殊仕様での参考カートン最大寸法です。 ※その他のサイズもご相談ください。 ※機種により範囲は規制されます。
電源	AC200V
空圧源	圧力0.5MPa (ドライエア)、消費量約700NL/分(※機種により異なります)

メーカー情報

会社名	株式会社ナミックス
本社所在地	神奈川県横浜市青葉区恩田町1117-1
電話番号	045-988-4390
公式HP	https://namix.co.jp/

株式会社オーエム機械

VCPD型(バルコニータイプ) 横型間欠カートナー

ライン長を従来機に比べて700mm短縮し、コンパクト化に貢献します。また、新開発のカートン反転機構により6面すべてへの印字が可能で、衛生的で使いやすいフレーム構造を採用しています。

本体能力	最大70カートン/分
箱寸法	幅20~105×高さ10~80×長さ60~180mm
機械寸法	幅1,600×高さ1,920×長さ3,885mm
特別附属装置	各種商品自動供給装置、自動サイズチェンジ、機台内GS1印字・検査、糊塗布検査装置、能書有無検査装置、カートン異種検査装置、能書異種検査装置、その他

VCPL12型横型間欠カートナー

大型カートンに対応した間欠駆動の機械です。高さの高いカートンにも美しい仕上がりが可能です。

本体能力	15~30カートン/分
紙箱寸法	幅100~170×高さ65~200×長さ130~255mm
機械寸法	幅2,250×高さ1,600×長さ3,780mm
消費電力	12KVA
エア消費量	300NL/分
重量	約3,500kg
特別付属装置	各種商品自動供給装置、印字装置、カートン大容量マガジン、系外排出装置、各種検出装置、計数装置、その他

メーカー情報

会社名	株式会社オーエム機械
本社所在地	大阪府大阪市淀川区宮原三丁目5番24号 新大阪第一生命ビル8階
電話番号	(0852)66-3856
公式HP	https://omltd.co.jp/omm/

昭和フェニックス工業株式会社

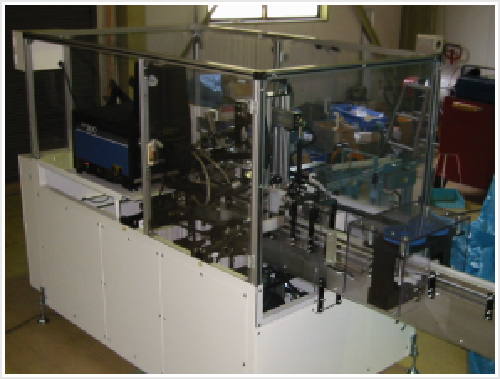

ラップトレイカートナー WTC-Gh3A-1500型

小瓶やスティック状の製品を一定数集積し、ブランクシートで包み込みながらトレー包装を行う機械です。ハーフトレーを採用することで、包装資材にかかるコストを抑えられるほか、メカニカル駆動による安定した稼働を実現します。また、舟形トレーなど、さまざまなトレー形状に合わせたカスタマイズにも対応可能です。

対象品	小箱、缶・カップ・ボトル
能力	25カートン/分
対象カートン寸法	幅100~200×高さ50~200×長さ75~200mm
包装材料	ホットメルト
サイズチェンジ	ハンドル調整式
電源	3相200V 13.0kVA
エア源	0.5MPa 200L/min (ANR)

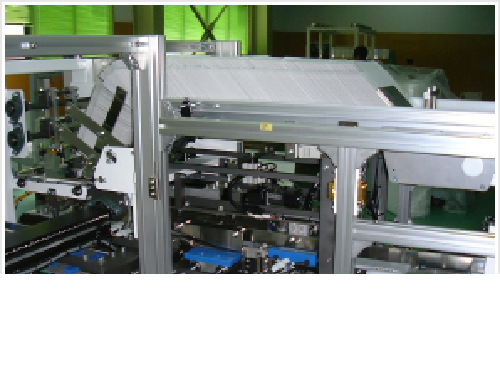

カートナー CTR-Gh3A-300型

連続式カートナーに比べてコンパクトかつ低価格で、50カートン/分までの生産であれば間欠式で十分に対応可能です。シート逆折り機構により成形性を向上させ、メカニカル駆動による安定した稼働を実現します。また、差し込み式やヒートシール式など、ホットメルト以外の封緘方式にも対応しており、お客様の仕様に合わせた設計が可能です。

対象品	軟包装、レトルトパウチ、缶・カップ・ボトル
能力(製函能力)	50カートン/分
対象カートン寸法	幅100~200×高さ20~50×長さ100~200mm
包装材料	ホットメルト(その他対応可)
サイズチェンジ	ハンドル調整式
電源	3相200V 10KVA
エア源	0.5MPa 600L/min (ANR)

メーカー情報

会社名	昭和フェニックス工業株式会社
本社所在地	大阪市西区江戸堀1丁目18番27号
電話番号	06-6441-1607(代)
公式HP	https://www.showa-phoenix.co.jp/

株式会社 ヨコイ工業

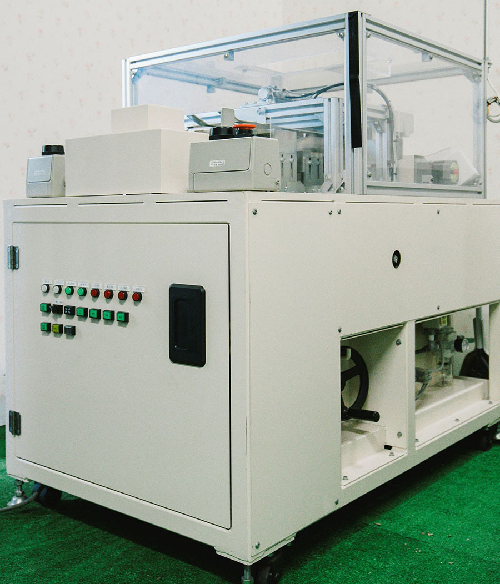

YKM-小箱詰機(半自動カートナー)

多種小ロット生産に対応し、軽量・コンパクトな設計で、売上向上や経費削減、製品品質の安定化に貢献します。なお、本製品は特許出願中です。

対応箱サイズ	幅(横)80~2,125×高さ120~200×長さ(奥行き)20~50mm
装置寸法	幅700×高さ1,080×長さ1,150mm
重量	300kg
作動方式	スライドアップ方式
製封方式	ホットメルト装置にて接着
エア圧	0.4~0.5MPa
電源	AC200V 三相/6KVA
標準装備品	標準工具1式
オプション	ホットメルト、計量器(はかり)、完成品排出コンベア、画像処理、コンプレッサー設備(エアー)、インクジェットなど

メーカー情報

会社名	株式会社 ヨコイ工業
本社所在地	愛知県名古屋市西区あし原町127
電話番号	052-502-2835
公式HP	https://www.yki-jp.co.jp/index.html

株式会社トップ

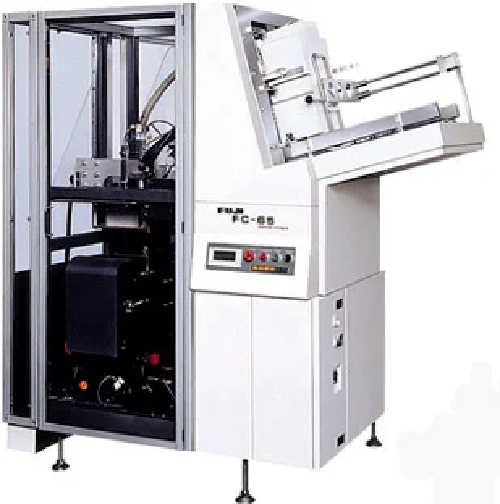

ブランクシート式 | カートナー

ブランクシートをトップオープン状態に製函します。各種自動供給装置や封かん装置と連携させることで、自動化ラインへの導入にも対応しています。

採用例	医薬品業界、製菓業界(スナック菓子、チョコレート菓子、カステラなど)
能力	最大40カートン/分
ケース寸法	幅100~200×高さ30~100×長さ150~300mm

メーカー情報

会社名	株式会社トップ
本社所在地	静岡県駿東郡小山町一色97-3
電話番号	0550-76-1411(代表)
公式HP	https://www.top-package.co.jp/
