グンゼは、メカトロ事業部で包装・印刷・乳業・食料品加工・医薬関連の業界に、省力機器などを設計・製造・販売しており、その一環として飲料品・食品向けのオートケーサーを提供。製品や会社の特徴、製品などについて紹介します。

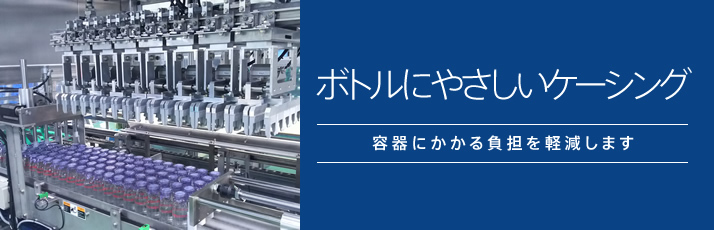

飲料品向けのボトルケーサー・壜ケーサーです。ノンストップデバイダー技術を採用しているため、製品をレーンガイドに振り分ける際、ボトル同士が当たるのを防ぐやさしいケーシングが特徴。また、壜容器についてもボトル同士が当たる衝撃を軽減した整列、ケーシングが可能です。タッチパネルは異常診断機能を搭載しているため、不具合が起きた際にはすぐに原因箇所や履歴が確認できます。
| 箱種 | プラスチックケース、段ボールケース |
|---|---|
| 能力 | 24,000本／時（常用） |
| ケース供給方向 | 長辺供給 |
| ヘッド数 | 2、3 |
| 主要材質 | SUS、鉄 |
| 電源容量 | 6kVA以内 |
| 電源 | AC200 ±10V 50／60Hz |
| 空気源 | 500L／min（ANR） |
| 機械重量 | 約1,300kg |

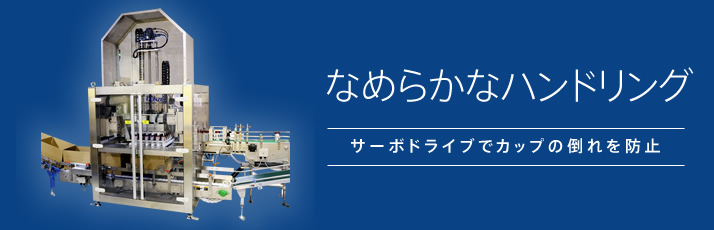

サーボ駆動でカップの整列や横送り、ケーシングを行うことにより、なめらかなハンドリングを実現しているカップケーサーです。高さのあるテーパーカップも対応できるため、安定した箱詰めが可能。カップの下には、整列させたときにカップが倒れないよう支えるガイドも搭載されています。また、チャック式ハンドを採用し、カップを直接つかむことができるため、従来の吸盤式ハンドと比較して、キャップの外れを軽減することができます。商品のケーシングパターンはタッチパネルで簡単に切り替え可能なので、商品ごとで箱詰め時の並べ方を変えたいときも便利です。
| インケース対象品 | オーバーキャップ付テーパーカップ（ストロー付） |
|---|---|
| 箱種 | A式ダンボール箱 丸穴中仕切り有り |
| 能力 | 6,000カップ毎時（常用） |
| 主要材質 | SUS |
| 電源容量 | 2.6kVA以内 |
| 電源 | AC200V±10V |
| 空気減 | 250L／min（ANR） |
集積部にリニアシャフトドライブを採用し、フレーム外への飛び出し部分をなくしています。それにより、従来機はフレーム寸法が91cm×105cmだったのが80cm×88cmになり、接地面積を67%も削減した省スペース化を実現しました。生産ラインの設置スペースにあまりゆとりがない場合でも、スペースの有効活用が可能です。1,000ml12本、500ml12本／20本のケーシングパターンに対応しており、オプションで段ボールケースにも対応できます。
| インケース対象品 | ゲーブルトップペーパーカートン |
|---|---|
| 箱種 | プラスチックケース |
| 能力 | 7,000カートン毎時（常用） |
| ケース供給方向 | 長辺供給 |
| ヘッド数 | 1 |
| 主要材質 | SUS |
| 電源容量 | 5kVA以内 |
| 電源 | AC200V±10V 50／60Hz |
| 空気減 | 350L／min（ANR） |
| 機械重量 | 約460kg |
グンゼは飲料品・食品向けのオートケーサーを手掛けており、ボトルや壜、テーパーカップ、カートンを整列させて自動的に箱詰めすることができます。また、省スペースかつハンドリング技術で、商品を破損することなくケーシングすることが可能です。
当メディアではオートケーサー導入を検討中の企業向けに、「食品」「日用品」「医薬品」各業界にフィットするオートケーサーをご紹介。生産性アップを叶える3製品をまとめて掲載していますので、ぜひ参考にしてください。
製函機の取扱いはありませんでした。

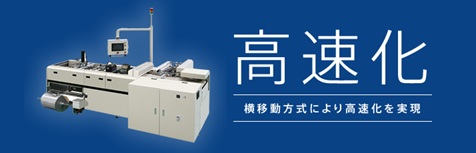

NHSPは、商品をコンベヤに載せるだけで、製袋・袋入れ・シール作業を自動で行える製袋包装機です。横移動方式の採用により高速処理が可能で、タテ方向にタイトな包装に対応しています。プリンタ用紙や封筒、肌着・靴下など幅広い品目の包装に活用できます。
| 機械寸法 | L3,300 × W1,800 × H2,000mm(WA4) |
|---|---|
| 電源 | 3 Phase AC 200V 8kVA |
| 製品厚み | Max 10mm |
| 処理能力 | Max 40P/min |
| 機械質量 | 1,000kg |

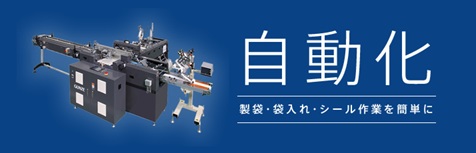

NMPRは、商品をコンベヤに載せるだけで、製袋から袋詰め、シールまでの工程を自動化できる製袋包装機です。NHSPと同様に吊下げヘッダーや合成紙の有無にも対応しており、NHSPより厚みのある製品（最大30mm）を扱える点が特徴です。プリンタ用紙やDM、ノートなどの包装に適しています。
| 機械寸法 | L3,350 × W2,050 × H1,600mm(WA4) |
|---|---|
| 電源 | 3 Phase AC 200V 8KVA |
| 製品厚み | Max 30mm |
| 処理能力 | Max 25P/min |
| 機械質量 | 800kg |

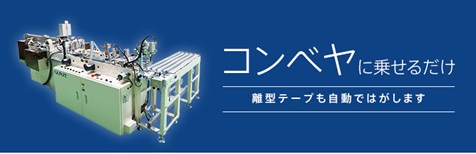

PLは、商品と袋を包装機にセットするだけで、袋入れからシールまでの工程を自動で行える給袋包装機です。袋がなくなると自動補填して再起動する機能を備えており、サイズチェンジも容易に行えます。プリンタ用紙や封筒・ノートなど、紙類の包装に対応しています。
| 機械寸法 | L1,550 × W1,200 × H1,150mm(APL-6B) |
|---|---|
| 電源 | 3 Phase AC200V 1.2kVA |
| 処理能力 | Max 20P／min |
| 機械質量 | 700kg |

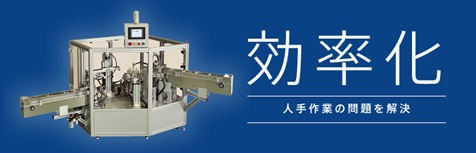

APL-Kは、商品と袋をコンベヤに載せるだけで、商品挿入・離型テープ剥離・封緘まで自動で処理する縦型給袋包装機です。商品を上から挿入する方式のため、押し込みが難しい商品でも袋の底部まで確実に到達でき、毎分15パックの処理で人手作業の約5倍の生産性を実現しています。ウェットティッシュなどの包装に適しています。
| 機械寸法 | L1,000 × W1,200 × H1,500mm(CV除く) |
|---|---|
| 電源 | 3 Phase AC200V 7kVA |
| 製品厚み | Max 10mm |
| 処理能力 | Max 15P/min |
| 機械質量 | 300kg |

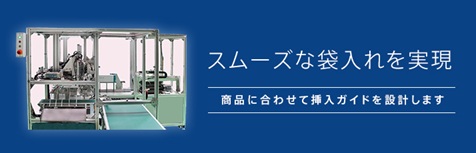

GTWは、商品を専用ガイドに入れて起動ボタンを押すだけで、セットされた袋へ自動で商品を挿入・シールできる給袋包装機です。専用ガイドの内面に特殊コーティングを施すことで、滑りの悪い商品もスムーズに挿入でき、3方シール袋・4方シール袋・サイドシール袋のほか市販の袋にも対応しています。
| 機械寸法 | L2,500 × W2,000 × H1,800mm |
|---|---|
| 電源 | 3 Phase AC200V 3kVA |
| 製品厚み | 10mm ~ 30mm |
| 処理能力 | 8 - 10袋/分 |
| 機械質量 | 500kg |
公式HPに記載なし
グンゼは乳業向け洗壜機の製造・販売を開始して以来、飲料品や食品、食品加工、医薬、包装、印刷など、さまざまな業界のニーズに応える自動化・省力化機器を提供しています。また、生産力や作業効率向上を目的として、要望に応じた改造プランの提案も可能。さらに、工場のレイアウト変更による移動、移設およびこれらに伴う機械の解体、組立調整、試運転にも対応しています。
グンゼが取り扱うオートケーサーは、飲料品・食品向けをメインとしています。ボトル・壜ケーサーをはじめとして、充填機から流れてくる商品を整列させてケースに自動で箱詰めすることが可能です。グンゼのオートケーサーはハンドリング技術に特徴があり、直接やさしく保持するため、商品同士がぶつかって破損することがありません。また、見やすいタッチパネルを標準装備しており、故障原因などもわかりやすく表示することができます。
突発的に生じる機械の不具合や故障には、グンゼの技術員が迅速・的確に対応しています。故障の原因を特定したうえで、必要に応じて部品交換・調整を行い正常な稼働をサポートすることが可能です。
予防保全の観点から、定期点検を実施しており、保守部品の予防的な交換により、摩擦劣化等による機械の故障を未然に防ぐことが可能です。また、万一の際に備えて、予備部品の推奨、オーバーホールなどの提案をしています。
