ユハラエンジニアリングは、自動包装機械および自動省力装置の設計、製作、販売を手掛けています。オートケーサーは、半自動・ロボット搭載などラインナップが多彩で、アンダーオープンのフレーム構造と紙粉体策のダストパンを採用しているのが特徴です。会社や製品の特徴などについて紹介します。

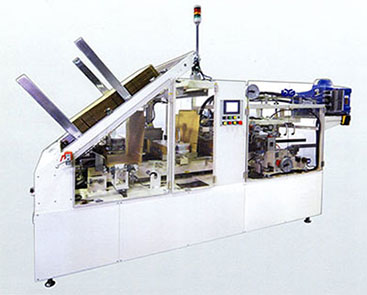

商品を詰める箱の組み立てから、商品の箱詰め、箱の封まで、すべての工程を自動化できる装置です。カートンマガジンには約150枚の箱素材を収容可能。カートン（箱）の取り出しとケース搬送部にサーボモーター駆動を採用しており、1分間あたり17ケースの処理能力があります。商品を詰めた箱はホットメルト剤で封をするシステム。運転状況やトラブルシューティングを確認できるタッチパネルを採用しています。
| 形式 | YMW-310 |
|---|---|
| 能力 | 17cpm |
| 電力 | 3相200V 約8kW |
| 圧縮空気 | 0.49MPa 450N l／min |
| カートン | ラップラウンド式ブランクカートン（A／F、B／F段ボール） |
| カートン取出し部 | クランク機構採用サーボモーター駆動 |
| カートンマガジン | 約150枚収容（B／F段ボール） |
| ケース搬送部 | バケットコンベヤ方式 |
| 封函方法 | ホットメルト剤（ホットメルトアプリケータによる） |
| 駆動部 | ACサーボモーター採用 |
| 操作部 | タッチパネル |
| サイズチェンジ | ハンドル調整およびスライド調整（デジタルインジケータ付） |
| 安全カバー | PET製フルガードカバー（安全スイッチ付） |
| 機械寸法 | （L）2,750mm×（W）1,050mm×（H）2,220mm |
| ケース搬送高さ | 750mm |
| 機械質量 | 約2,000kg |

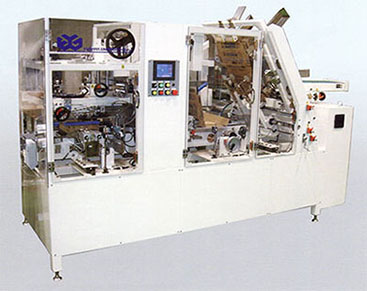

商品を詰める箱の組み立て、商品の箱詰め、箱を封する工程を自動化できる装置です。YMW-310よりもコンパクトで軽量化されています。カートン取り出し部には、カム機構とサーボモーターを組み合わせたボックスモーション方式を採用。1分間あたり20ケースの処理能力があります。また、カートン特別寸法やシート自動供給装置など、多彩なオプションを用意しているのも特徴です。
| 形式 | YMW-320 |
|---|---|
| 能力 | 20cpm |
| 電力 | 3相200V 約8kW |
| 圧縮空気 | 0.49MPa 450N l／min |
| カートン | ラップラウンド式ブランクカートン（A／F、B／F段ボール） |
| カートン取出し部 | カム機構採用 |
| カートンマガジン | 約150枚収容（B／F段ボール） |
| ケース搬送部 | クランプ&キャリー方式 |
| 封函方法 | ホットメルト剤（ホットメルトアプリケータによる） |
| 駆動部 | ACサーボモーター採用 |
| 操作部 | タッチパネル |
| サイズチェンジ | ハンドル調整およびスライド調整（デジタルインジケータ付） |
| 安全カバー | PET製フルガードカバー（安全スイッチ付） |
| 機械寸法 | （L）2,250mm×（W）1,000mm×（H）1,750mm |
| ケース搬送高さ | 850mm |
| 機械質量 | 約1,200kg |
商品を詰める箱の組み立てから、商品の箱詰め、箱の封まで、一連の工程を自動化できる装置です。アンダーオープンのフレーム構造を採用しています。紙粉対策のダストパンを取り付けているため、マシン内の清掃およびメンテナンスをしやすい設計です。1分間あたり最大20ケースの処理能力があります。
| 形式 | YMW-320B |
|---|---|
| 能力 | MAX20cpm |
| 電力 | 3相200V 約8kW |
| 圧縮空気 | 0.49MPa 450N l／min |
| カートン | ラップラウンド式ブランクカートン（A／F、B／F段ボール） |
| カートン取出し部 | クランク機構採用ACサーボモーター駆動 |
| カートンマガジン | 約150枚収容（B／F段ボール） |
| ケース搬送部 | クランプ&キャリー方式 |
| 封函方法 | ホットメルト剤（ホットメルトアプリケータによる） |
| 駆動部 | ACサーボモーター採用 |
| 操作部 | タッチパネル |
| サイズチェンジ | ハンドル調整およびスライド調整（デジタルインジケータ付） |
| 安全カバー | PET製フルガードカバー（安全スイッチ付） |
| 機械寸法 | （L）2,250mm×（W）1,250mm×（H）1,950mm（2,510mm） |
| ケース搬送高さ | 850mm |
| 機械質量 | 約1,800kg |

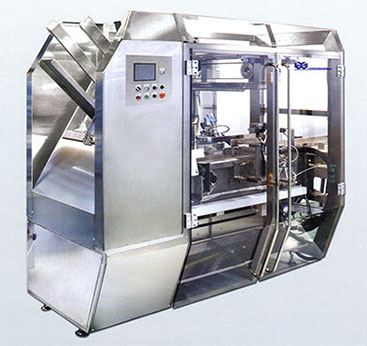

商品を詰める箱の組み立てから、商品の箱詰め、箱の封まで、一連の工程を自動化できる装置です。YMW-320Bと同じく、アンダーオープンのフレーム構造と紙粉対策のダストパンを備えています。ボディがステンレス製なので、湿度が高い環境にも適しており、YMW-320Bよりもさらに衛生的。ラップラウンドケースとトレーケースの両方に対応しています。
| 形式 | YMW-320BS |
|---|---|
| 能力 | 2MAX20cpm |
| 電力 | 3相200V 約8kW |
| 圧縮空気 | 0.49MPa 350N l／min |
| カートン | ラップラウンド式ブランクカートン（A／F、B／F段ボール） |
| カートン取出し部 | クランク機構採用ACサーボモーター駆動 |
| カートンマガジン | 約150枚収容（B／F段ボール） |
| ケース搬送部 | クランプ&キャリー方式 |
| 封函方法 | ホットメルト剤 |
| 駆動部 | ACサーボモーター採用 |
| 操作部 | タッチパネル |
| サイズチェンジ | ハンドル調整およびスライド調整（デジタルインジケータ付） |
| 安全カバー | PET製フルガードカバー（安全スイッチ付） |
| 機械寸法 | （L）2,150mm×（W）1,050mm×（H）1,750mm（2,200mm） |
| ケース搬送高さ | 840mm |
| 機械質量 | 約1,800kg |
製品を上から段ボール箱に自動で詰める機械です。X軸とZ軸の2つの方向に動くロボットが搭載されており、専用のアタッチメントを使えば様々な商品の箱詰めに対応できます。ケースのフラップ（蓋となる部分）を広げて支える機能があるため、箱詰めの際にフラップが製品を傷つけることはありません。1分間あたり15ケースの処理能力があります。
| 形式 | YMC-502AX |
|---|---|
| 能力 | 15cpm |
| 電力 | 3相200V 3.5kW |
| 圧縮空気 | 0.49MPa 200N l／min |
| カートン | A式段ボール A／F、B／F |
| 4方向フラップオープナー | エアーシリンダ駆動 |
| 製品搬送部 | ベルトコンベヤ |
| ケース搬送部 | ローラコンベヤ |
| 駆動部 | X-Z2軸ACサーボモーター |
| 操作部 | タッチパネル |
| サイズチェンジ | ハンドル調整およびスライド調整（デジタルインジケータ付） |
| 安全カバー | PET製フルガードカバー（安全スイッチ付） |
| 機械寸法 | （L）1,400mm×（W）2,100mm×（H）2,760mm（2,200mm） |
| ケース搬送高さ | 700mm |
| 機械質量 | 約900kg |
製函から箱詰め、封函までの全工程を自動化できる機械です。本体の駆動にサーボモーターを採用しており、1分間あたり最大15ケースの処理能力があります。製品を箱詰めした後はクラフトテープかOPPテープで封函するシステム。カートンマガジンには約60枚の箱素材を収容できます。
| 形式 | YMS-430T |
|---|---|
| 能力 | MAX15cpm |
| 電力 | 3相200V 6kW |
| 圧縮空気 | 0.49MPa 280N l／min |
| カートン | A式段ボール A／F、B／F |
| 4方向フラップオープナー | エアーシリンダ駆動 |
| 製品搬送部 | ベルトコンベヤ |
| ケース搬送部 | ローラコンベヤ |
| 駆動部 | X-Z2軸ACサーボモーター |
| 操作部 | タッチパネル |
| カートンマガジン | 約60枚収容（A／F段ボール） |
| 封函部 | クラフトまたはOPPテープ対応 |
| 安全カバー | PET製フルガードカバー（安全スイッチ付） |
| 機械寸法 | （L）4,610mm×（W）1,000mm×（H）2,000mm（2,200mm） |
| ケース搬送高さ | 600mm |
| 機械質量 | 約1,500kg |
ユハラエンジニアリングは、カートン取り出し部や搬送部にターボモーター駆動を採用しているオートケーサーで、箱詰め作業の生産性向上を実現しています。また、クリーンな環境を維持できる紙粉対策された製品を扱っているのも特徴です。
当メディアではオートケーサー導入を検討中の企業向けに、「食品」「日用品」「医薬品」各業界にフィットするオートケーサーをご紹介。生産性アップを叶える3製品をまとめて掲載していますので、ぜひ参考にしてください。
「CF-101」は、食品や医療品など幅広い業界で導入実績のある自動製函機です。サーボモーター搭載により、段ボールの引き抜きや開函作業を高い精度で行えます。操作パネルにデジタルインジケータを採用しており、サイズ変更もスムーズに行える仕様です。スイング式のテーピングユニットによりテープ交換の手間を削減できます。
| 能力 | 13cpm（MAX） |
|---|---|
| 電力 | 3相200V 400W |
| 機械寸法 | L=2,000mm W=1,785mm H=1,670mm |
| 機械質量 | 約450kg |
「CF-102」は、清掃性に配慮したアンダーオープン構造の自動製函機です。ダストパンを備えているため紙粉対策が容易で、クリーンな環境維持が求められる工場での稼働に適しています。また、直線的なレイアウト設計により省スペース化を実現しており、限られたスペースにも柔軟に設置可能です。
| 能力 | 20cpm |
|---|---|
| 電力 | 3相200V 800W |
| 機械寸法 | L=3,290mm W=1,060mm H=1,976mm |
| 機械質量 | 約600kg |
「CF-103」は、マガジンを後方に配置した直線的なレイアウトが特徴の自動製函機です。デジタルインジケータを備えており、多品種のサイズ変更も容易に行えます。カートンマガジンを低位置に設けることで、段ボール補充時の作業者の負担を軽減します。省スペースかつ高機能な設計で、生産ラインの効率化に貢献します。
| 能力 | 15cpm（MAX） |
|---|---|
| 電力 | 3相200V 400W |
| 機械寸法 | L=2,680mm W=1,200mm H=1,570mm |
| 機械質量 | 約500kg |
公式HPに記載なし
完全受注生産システムを採用しており、お客様のニーズに合った省力化・低コスト化・メカニカルの正確化の実現を目指しています。また、修理・メンテナンスを専門に取り扱うグループ会社があるため、アフターフォローも充実。開発から運用にいたるまで、一貫して企業のニーズに寄り添う姿勢を貫いています。
ユハラエンジニアリングは、アンダーオープンのフレーム構造と紙粉体策のダストパンを採用した箱詰め自動機を複数ラインナップしているのが特徴です。この設計により、粉塵を効率的に集められ、清掃・メンテナンスが簡単になります。
ホットメルト剤、クラフトテープ、OPPテープなど、様々な封函方法に対応できる箱詰め自動機を用意しています。剥がれにくいガムテープに変更できるオプションも用意しているのがポイント。機密性の高い文書封印にも活用できるため、セキュリティ性を重視したい企業は必見です。テープの貼り付け長さは自由に設定できます。
| 会社名 | ユハラエンジニアリング株式会社 |
|---|---|
| 本社所在地 | 大阪府茨木市横江1-19-7 |
| 電話番号 | 072-637-3420 |
| 公式HP | https://www.yuhara-engineering.com/ |
